TLS plynových trasových uzávěrů

Metodou terestrického laserového skenování v kombinaci s klasickými geodetickými metodami jsme zaměřili tři objekty plynových trasových uzávěrů. Velmi přesnou a rychlou metodou pozemního laserového skenování v kombinaci s klasickými geodetickými metodami (zaměření vlícovacích bodů) byly v polovině roku 2016 zaměřeny tři objekty plynových trasových uzávěrů (TU) na středním Slovensku. Každý z objektů byl naskenován průměrně z 37 skenovacích pozic s důrazem na detailní zaměření potrubních systémů.

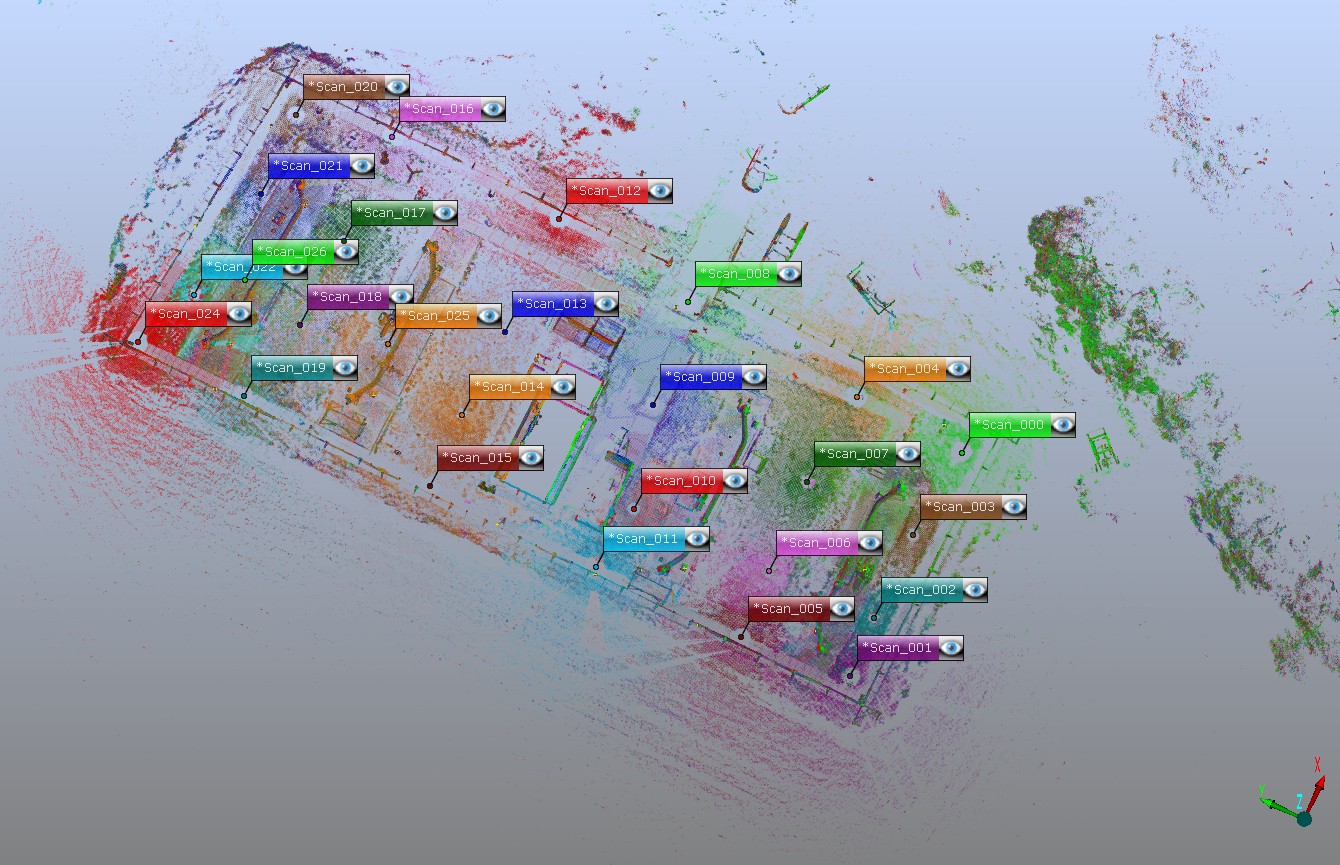

Spojení a georeferencování skenovacích pozic do státního souřadnicového a výškového systému S-JTSK a Bpv proběhlo metodou ICP (Iterative Closest Point) s následným vyrovnáním celkového bodového mračna na identické vlícovací body pomocí MNČ.

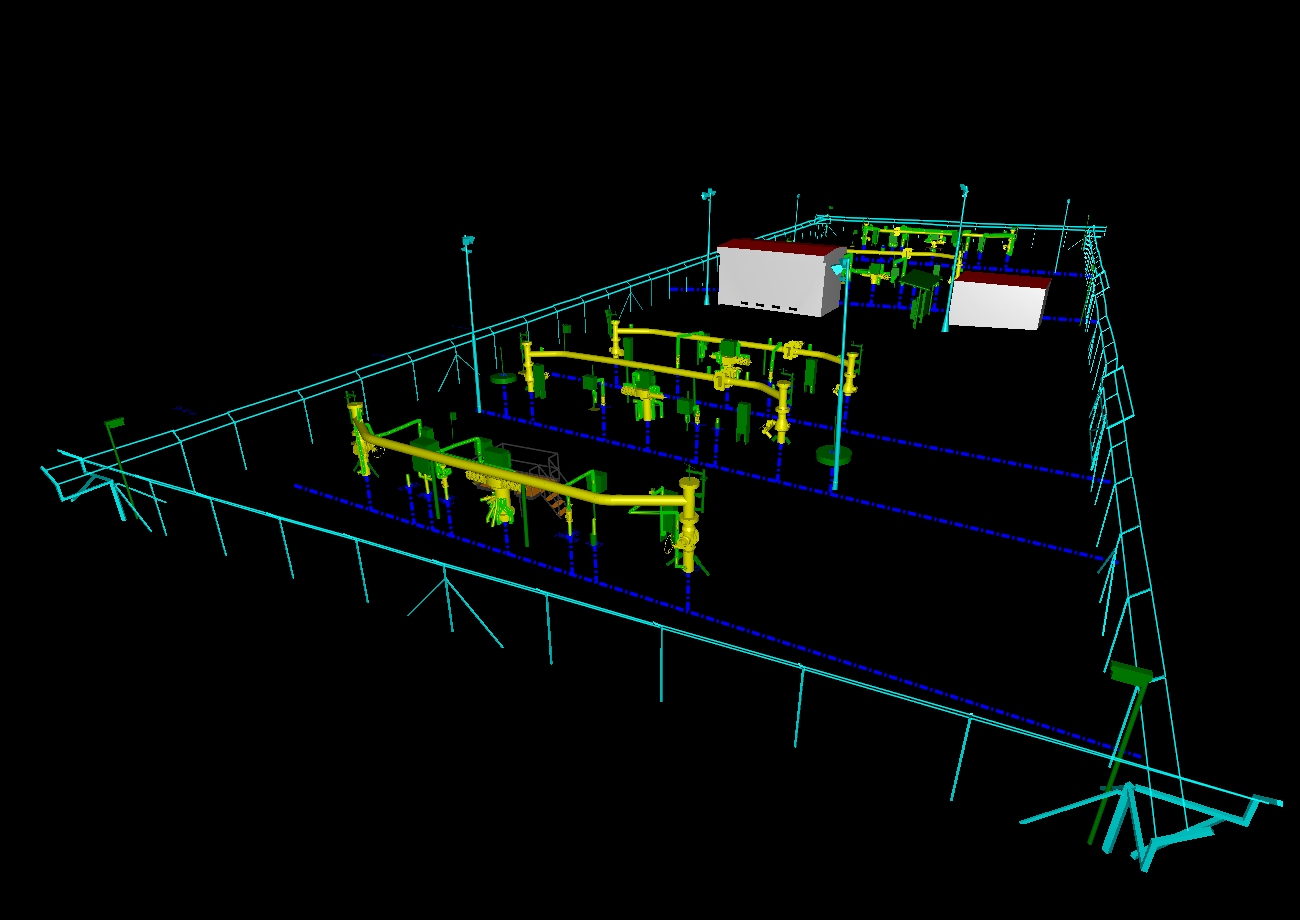

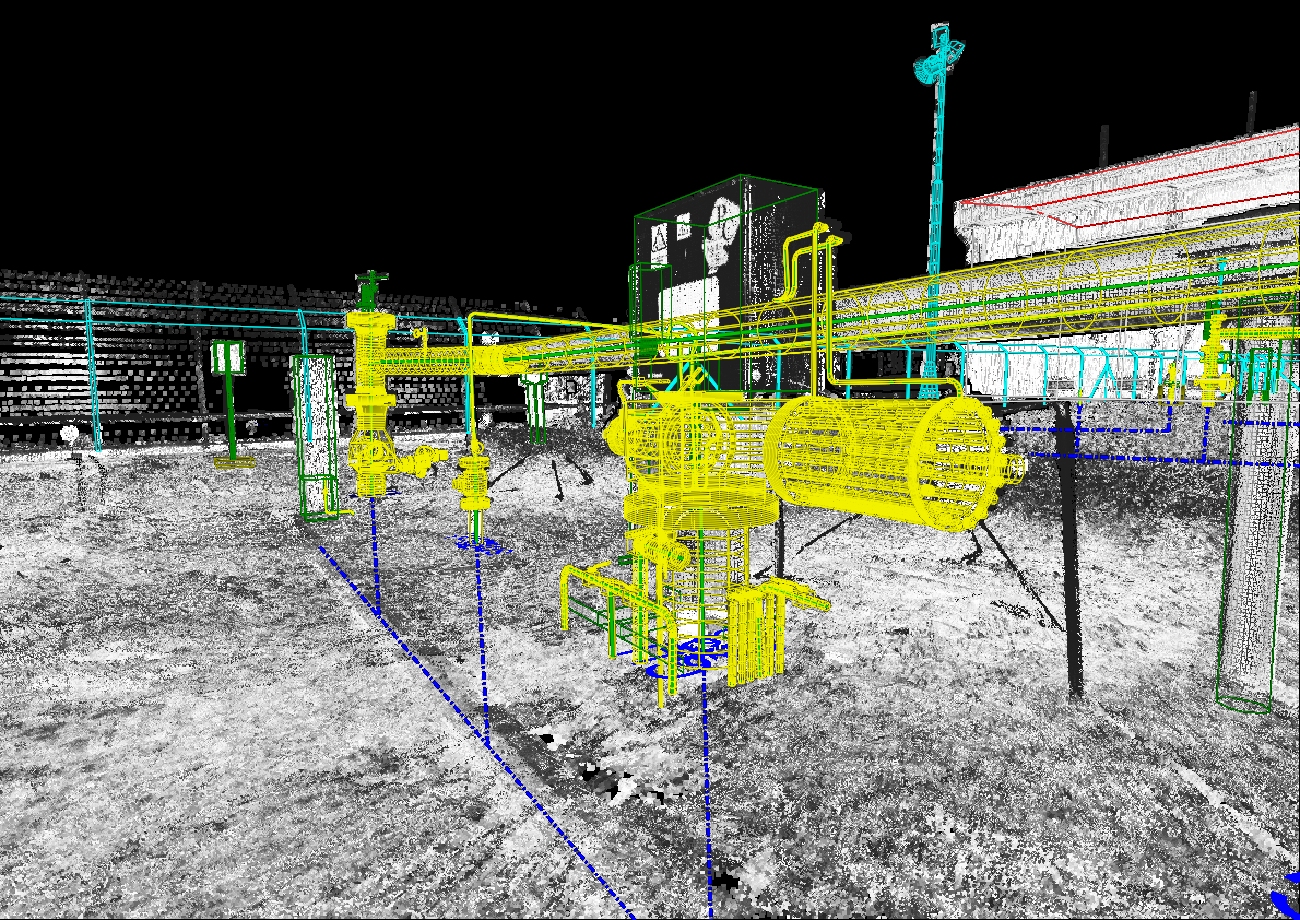

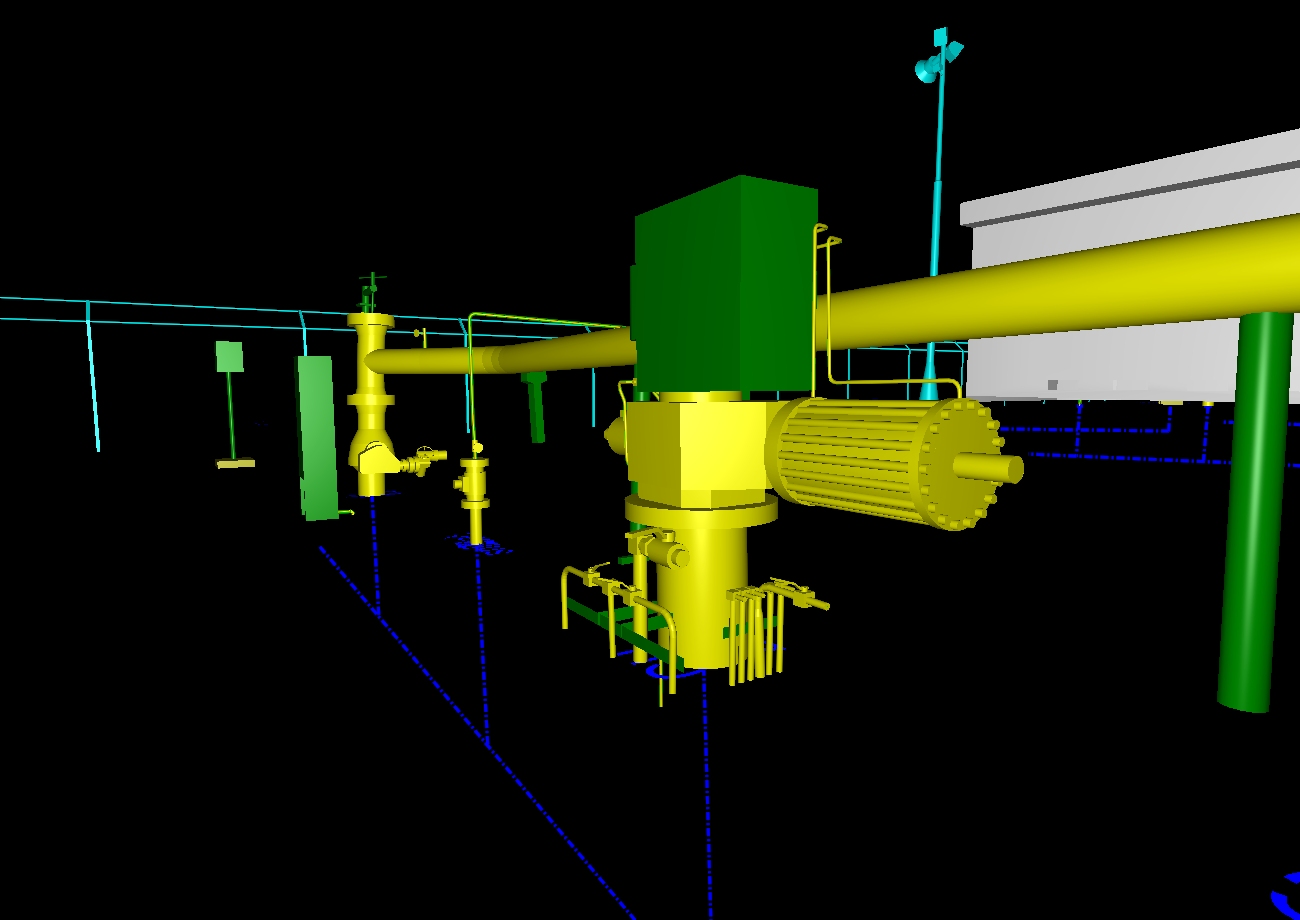

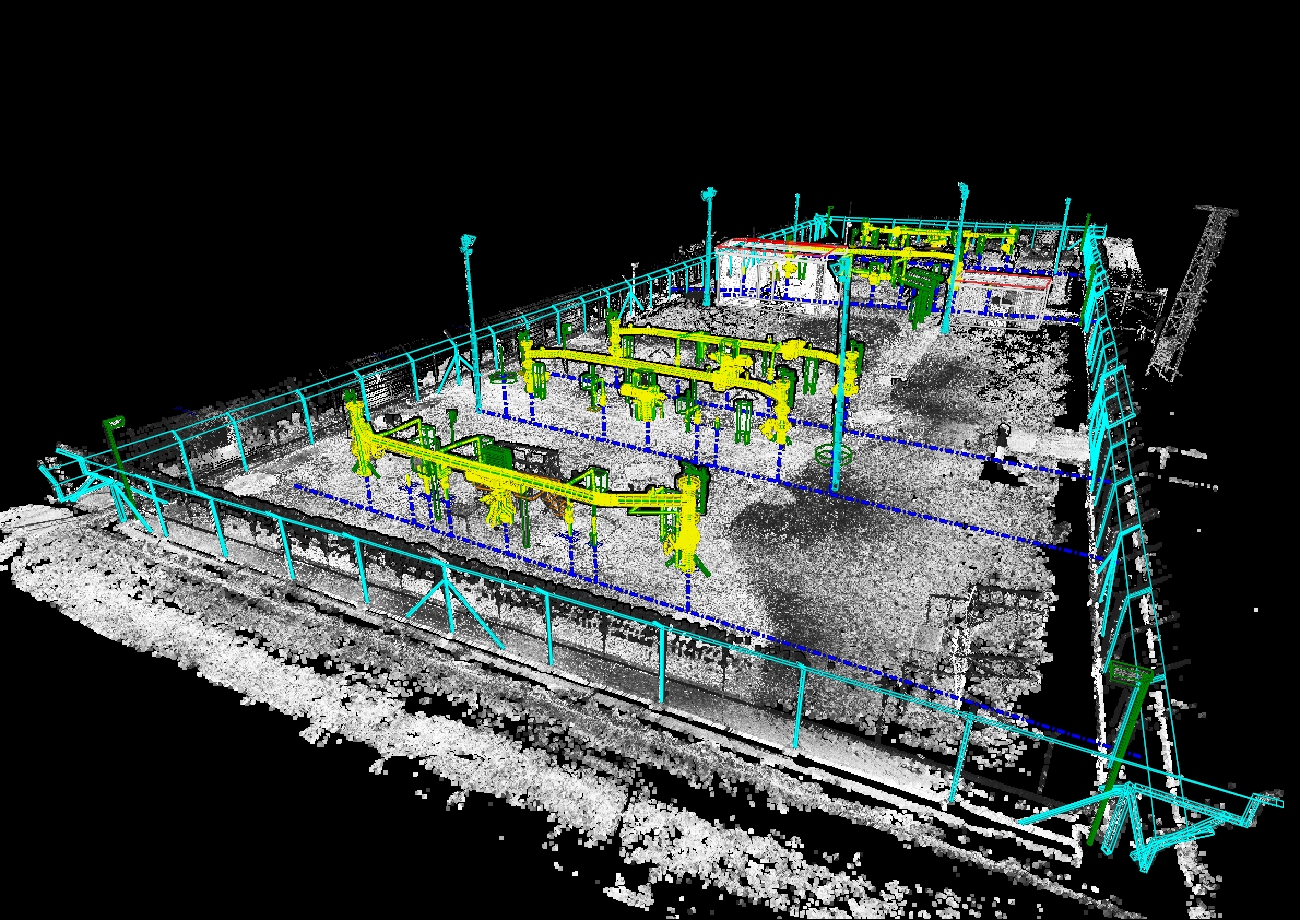

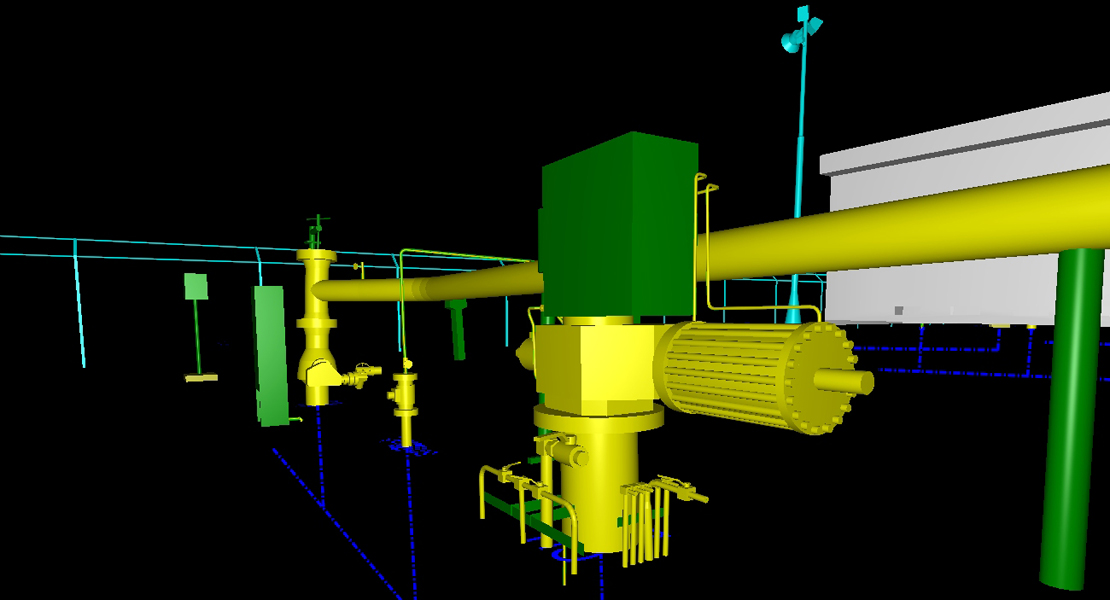

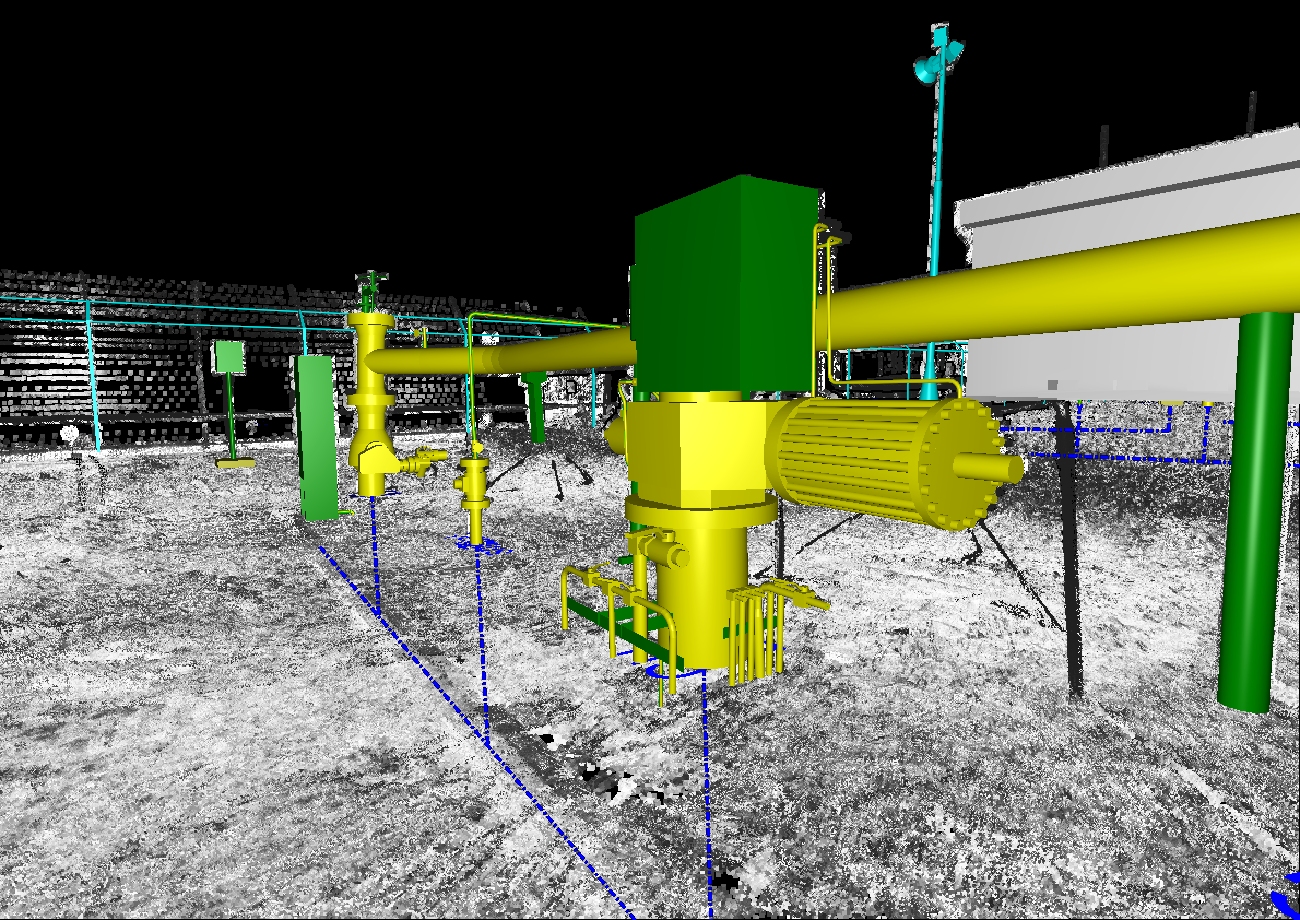

Tato urovnaná laserová data sloužila jako podkladní vrstva k velmi podrobné tvorbě vektorového 3D modelu s požadavkem na mapování potrubí od průměru 1,5 cm.
