DTM SŽ, neboli Digitální technická mapa Správy železnic, je projekt, který si klade za cíl digitalizovat a centralizovat technické a inženýrské informace o železniční infrastruktuře v Česku. Cílem je vytvořit jednotnou digitální mapu železničních sítí, která poskytne přehledné a aktuální informace o technických prvcích na železnici – jako jsou koleje, výhybky, nástupiště, mosty a další zařízení.
V rámci sdružení dodavatelů firem GEFOS a. s., HRDLIČKA spol. s r. o., GEOŠRAFO, s. r. o. a PRIMIS spol. s r. o. je naší úlohou zajistit, pomocí kombinovaného leteckého snímkování a laserové skenování, primární a referenční data pro více než 7 800 km železničních tratí po celé České republice. Jsme taktéž zodpovědní za zaměření vlícovacích a kontrolních bodů, které jsou společně s body ŽBP (železničního bodového pole) nezbytným vstupem pro další zpracování dat.
V jednotlivých etapách projektu se kromě samotných snímků, aerotriangulace a urovnaného a klasifikovaného mračna bodů, vyrábí také digitální model terénu a povrchu ve formě GRIDu v rozlišení 0,2 x 0,2 m. Finálním výstupem je pak pro všechny traťové úseky trueortofotomapa s rozlišením 2 cm/px.

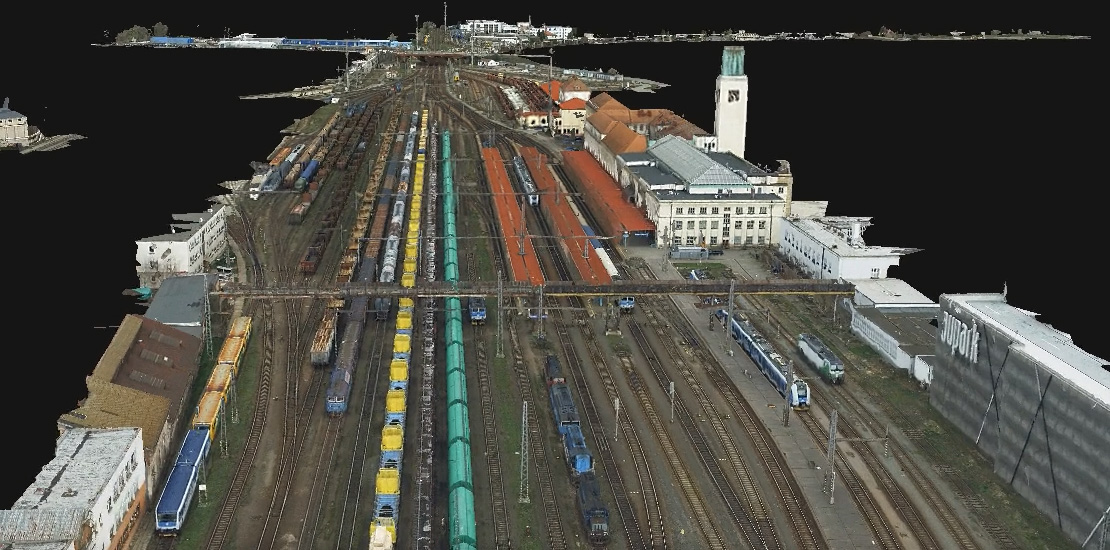

Na následujících videiích si můžete prohlédnout krátké ukázky z 3D meshe. Na prvním videu je ukázka z nádraží v Hradci Králové, na druhém z nádraží v Jaroměři.
Ukázka 3D meshe z nádraží v Hradci Králové
Ukázka 3D meshe z nádraží v Jaroměři
Více informací o projektu Digitální technické mapy SŽ najdete v našich Projektech - DTM SŽ.
